QJY系列硬齿面减速机(起重机用)
阅览次数: 更新时间:2016-05-30
QJY系列硬齿面减速机(起重机用)概述
    QJY系列硬齿面减速机为根据市场需求开发的硬齿面起重机减速器,全系列包括QJY(三支点支承式)、QJYD(地脚安装)、QJYA(空心轴式)三大类十二种基本形式(具体形式见图1)。

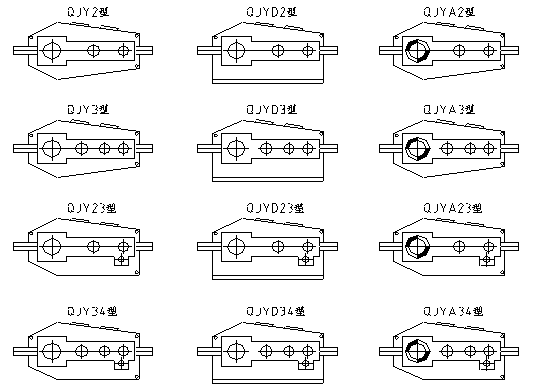

QJY系列硬齿面减速机(起重机用)形式图


    该系列减速器齿轮采用低碳合金钢,齿面渗碳淬硬,磨削成形,具有承载能力大(较QJR、QJS减速器提高1.8~2.4倍)、传动效率高、使用可靠、寿命长等优点。
    QJY系列硬齿面减速机适用于起重机的各有关机构,也可用于运输、冶金、矿山、化工、轻工等各种机械设备的传动机构中。
    减速器的工作条件符合下列要求:
    a)减速器高速轴转速不大于1500r/min。
    b)工作环境温度-40~+50℃。
    c)可正、反两向运转。
QJY系列硬齿面减速机(起重机用)

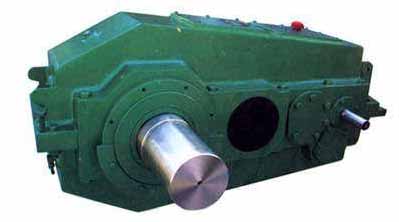

QJY系列硬齿面减速机(起重机用)样图


QJY系列硬齿面减速机(起重机用)型号标记
    (1)三支点支承起重减速机:

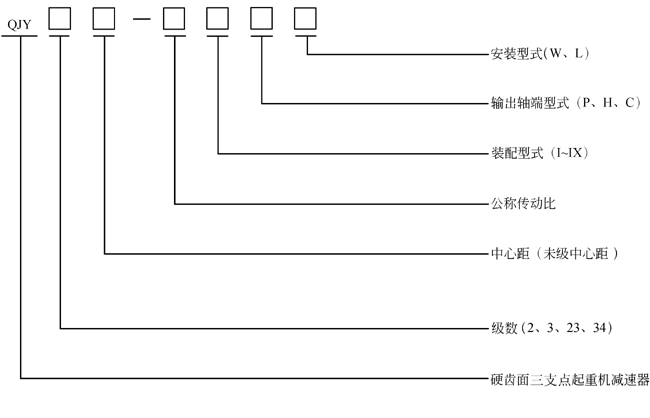

QJY系列硬齿面减速机三支点支承起重减速机型号标记
示例:
    三支点支承起重机减速器三级传动,名义中心距a1=560mm,公称传动比50,装配型式第Ⅲ种,输出轴端为齿轮轴端,卧式安装。减速机型号为:QJY3560-50ⅢCW
    (2)带底座起重机减速机

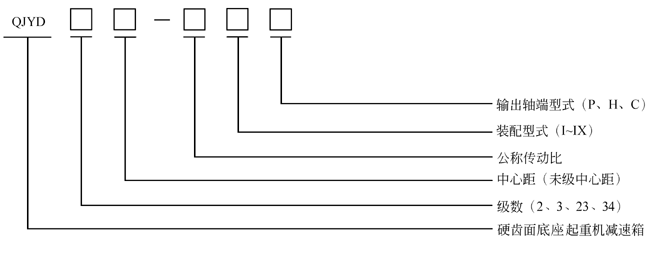

QJY系列硬齿面减速机带底座起重机减速机型号标记

 示例:带底座起重机减速器三级传动,名义中心距a1=560mm,公称传动比50,装配型式第Ⅲ种,输出轴端为圆柱轴伸。减速机型号为:QJYD3560-50ⅢP
    (3)带空心轴起重机减速机

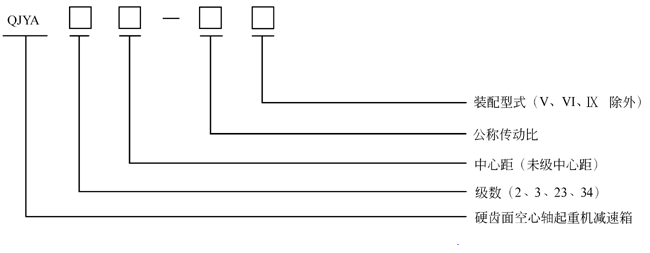

QJY系列硬齿面减速机带空心轴起重机减速机型号标记

示例:
    带空心轴起重机减速器三级传动,名义中心距a1=560mm,公称传动比50,装配型式第Ⅲ种。减速机型号为:QJYA3560-50Ⅲ

相关参数
