装配图设计
（一）、装配图的作用
作用：装配图表明减速器各零件的结构及其装配关系，表明减速器整体结构，所有零件的形状和尺寸，相关零件间的联接性质及减速器的工作原理，是减速器装配、调试、维护等的技术依据，表明减速器各零件的装配和拆卸的可能性、次序及减速器的调整和使用方法。
（二）、减速器装配图的绘制
1、装备图的总体规划：
（1）、视图布局：

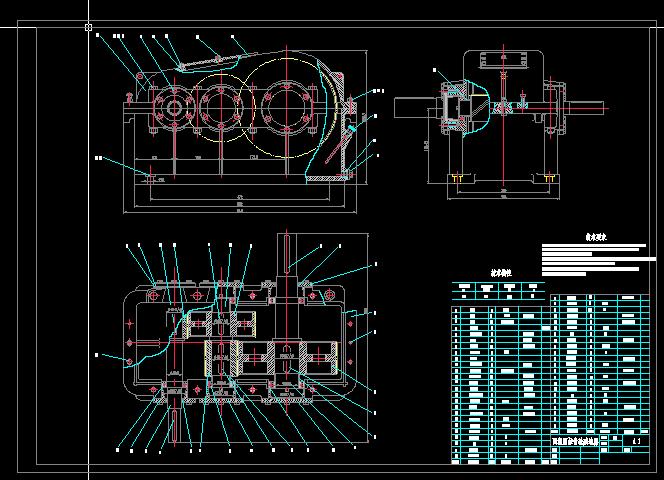

圆柱齿轮减速箱装配图

①、选择3个基本视图，结合必要的剖视、剖面和局部视图加以补充。
②、选择俯视图作为基本视图，主视和左视图表达减速器外形，将减速器的工作原理和主要装配关系集中反映在一个基本视图上。
布置视图时应注意：
a、整个图面应匀称美观，并在右下方预留减速器技术特性表、技术要求、标题栏和零件明细表的位置。
b、各视图之间应留适当的尺寸标注和零件序号标注的位置。
（2）、尺寸的标注：

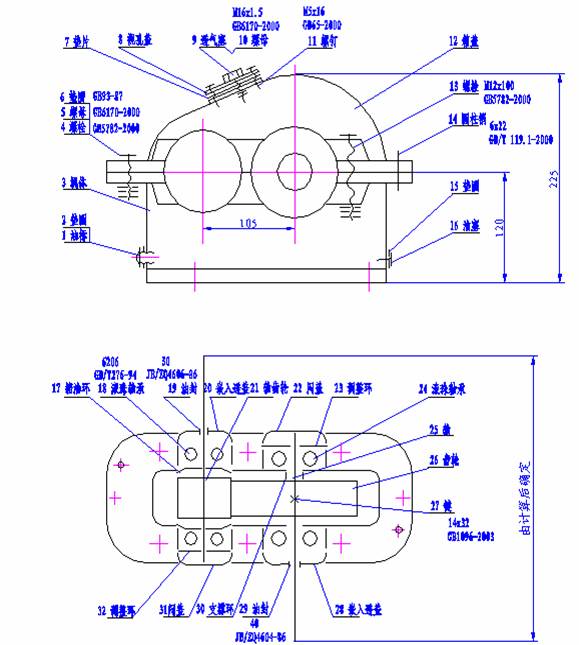

减速箱装配尺寸标注图

①、特性尺寸：用于表明减速器的性能、规格和特征。如传动零件的中心距及其极限偏差等。
②、配合尺寸：减速器中有配合要求的零件应标注配合尺寸。如：轴承与轴、轴承外圈与机座、轴与齿轮的配合、联轴器与轴等应标注公称尺寸、配合性质及精度等级。
③、外形尺寸：减速器的最大长、宽、高外形尺寸表明装配图中整体所占空间。
④、安装尺寸：减速器箱体底面的长与宽、地脚螺栓的位置、间距及其通孔直径、外伸轴端的直径、配合长度及中心高等。
（3）、标题栏、序号和明细表：
①、说明机器或部件的名称、数量、比例、材料、标准规格、标准代号、图号以及设计者姓名等内容。查GB10609.1-1989和GB10609.2-1989标题栏和明细表的格式。
②、装备图中每个零件都应编写序号，并在标题栏的上方用明细表来说明。
（4）、技术特性表和技术要求：
①、技术特性表说明减速器的主要性能参数、精度等级、表的格式参考机械设计标准，布置在装配图右下方空白处。
②、技术要求包括减速器装配前、滚动轴承游隙、传动接触斑点、啮合侧隙、箱体与箱盖接合、减速器的润滑、试验、包装运输要求。
2、绘制过程：
（1）、画三视图：

减速器装配三视图

①、绘制装配图时注意问题：
a先画中心线，然后由中心向外依次画出轴、传动零件、轴承、箱体及其附件。
b、先画轮廓，后画细节，先用淡线最后加深。
c、3个视图中以俯视图作基本视图为主。
d、剖视图的剖面线间距应与零件的大小相协调，相邻零件剖面线尽可能取不同。
e、同一零件在各视图上的剖面线方向和间距要一致。
