C系列斜齿轮减速机法输入轴尺寸
阅览次数: 更新时间:2016-07-28

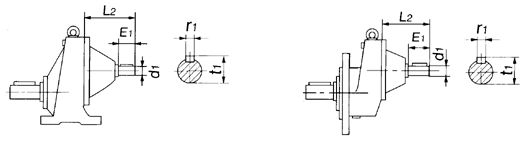

C系列斜齿轮减速机法输入轴图

C斜齿轮减速机法输入轴图
C系列斜齿轮减速机法输入轴尺寸




d1
E1
L2
r1
t1
C..31
AD1
16
40
115
5
18
AD2
19
40
115
6
21.5
C..41
C..61
AD2
19
40
120
6
21.5
AD3
24
50
130
8
27
C..71
AD2
19
40
130
6
21.5
AD3
24
50
140
8
27
AD4
38
50
140
10
41
C..81
AD2
19
40
160
6
21.5
AD3
28
60
180
8
31
AD4
38
80
200
10
41
AD5
42
80
200
12
45
C..91
AD3
28
60
200
8
31
AD4
38
80
220
10
41
AD5
42
80
220
12
45
AD6
48
80
220
14
51.5
C..101
AD3
28
60
220
8
31
AD4
38
80
240
10
41
AD5
42
110
270
12
45
AD6
48
110
270
14
51.5
C..121
AD4
38
80
267
10
41
AD5
42
110
297
12
45
AD6
48
110
297
14
51.5
AD7
55
110
297
16
59
AD8
70
110
297
20
74.5
C..151
AD5
42
110
297
12
45
AD6
48
110
297
14
51.5
AD7
55
110
297
16
59
AD8
70
140
374
20
74.5
