ZQ(H)圆柱齿轮减速机
阅览次数: 更新时间:2016-07-28
ZQ(H)圆柱齿轮减速机主要用于起重、矿山、通用化工、纺织、轻工等行业,其适用条件如下:
1、减速机齿轮传动圆周速度不大于10米/秒;
2、减速机高速轴的转速不大于1500转/分;
3、减速机用于正反两向运转;
4、减速机工作环境温度为-40℃到+40℃
4、减速机有九种传动比、九种配置型式和三种低速轴轴端型式;
5、此类减速机传动比有: 48.57、40.17、31.5、23.34、20.49、15.75、12.64、10.35、8.23 。

ZQ(H)圆柱齿轮减速机的型式
 ZQ(H)圆柱齿轮减速机有两级传动,装配型式共有九种,输入轴伸为圆锥形,输出轴端由圆柱形(Z型)、齿轮型(CA型、C型)一级欧氏(十字滑块)联轴器(F型)。

ZQ(H)型减速机与ZQ型减速机比较
  ZQ型大传动比减速机是在ZQ型减速机基础上增加一级高速级三级减速机,扩大了减速机的传动比。 此类减速机传动比有: 317.28、291.19、243.86、223.80、191.22、163.38、141.73、121.10、92.21、81.70、65.54 。

ZQ(H)圆柱齿轮减速机的型号标记写法
   ZQ(H) - 500 - 40 - II CA
   ZQ(H) 代表减速机型号(ZQ为渐开线圆柱齿轮减速机,ZQH为圆弧圆柱齿轮减速机)
   500 代表总中心距
   40 代表公称传动比为40,实际传动比i=40.17
   II 代表装配型式为第二种
   CA 代表C、CA为齿轮形轴端

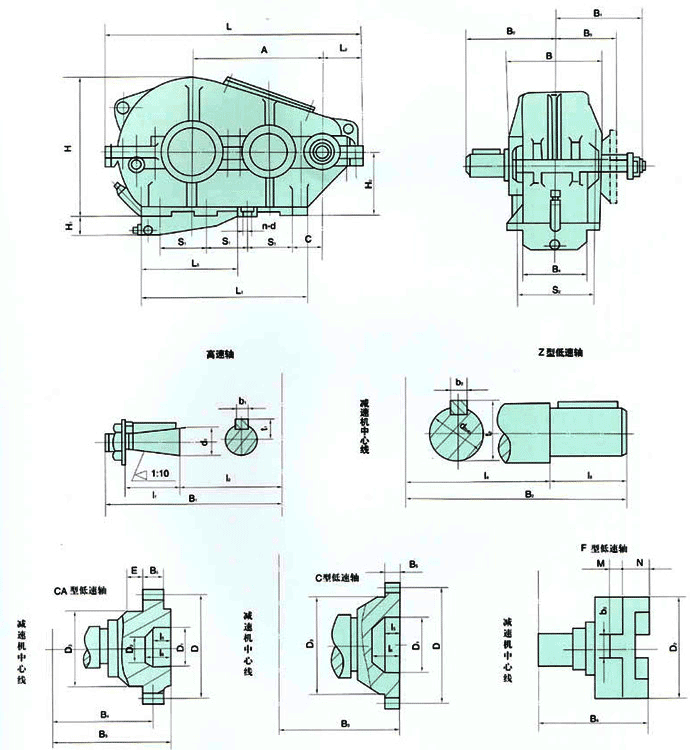

ZQ(H)圆柱齿轮减速机外形图

ZQ(H)圆柱齿轮减速机外形图




型号
中心距
中心高
最大外形尺寸
轴端尺寸
安装尺寸
质量
(Kg)
A
H0
L
B
H
B1
B2
B3
B4
S1
S2
L1
L2
L3
B4
H1
n-d
C
250
250
160-1
540
230
325
200
220
165
--
235
190
345
100
--
--

4-17
60
100
350
350
200-1
730
290
405
260
250
214
--
310
250
470
130
--
--

4-17
100
200
400
400
250-1
825
310
490
270
300
234
--
370
270
490
135
--
--

4-17
110
250
500
500
300-1.5
990
350
590
330
325
270
--
240
310
620
150
--
--

6-17
130
390
650
650
320-1.5
1280
470
700
430
430
342
318
215
410
830
185
495
318
95
8-25
160
880
750
750
320-1.5
1450
510
745
450
450
362
362
275
450
1020
210
620
362
130
8-32
155
1100
850
850
400-1.5
1630
580
875
510
525
403
418
300
520
1100
235
620
418
105
8-32
155
1500
1000
1000
400-1.5
1900
660
965
550
605
507
478
350
590
1350
260
870
478
200
8-32
200
2230

型号ZQ
高速轴端
低速轴端
Z型
CA、C型
F型
d1
b1
l1
l2
t1
d2
b2
l3
l4
t2
m
z
D
D1
D3
B3
B4
B5
l5
l6
B4
b3
D2
250
30
8
60
120
16.5
55
16
85
135
58.5
3
40
120
95
100
165
155
20
35
40
170
25
100
350
40
12
85
150
21.5
55
16
85
165
58.5
3
48
144
90
110
214
190
25
45
60
222
30
120
400
40
12
85
160
21.5
80
24
125
175
85
3
56
168
90
140
234
208
25
45
60
250
35
150
500
50
16
85
220
28
80
24
125
200
85
4
56
224
120
170
270
239
35
50
75
290
50
200
650
60
18
110
290
32.5
110
32
165
265
116.5
6
56
336
170
260
342
310
40
68
95
370
60
250
750
60
18
110
310
32.5
110
32
165
285
116.5
6
56
336
170
260
362
330
40
68
95
410
75
275
850
90
24
135
340
49
130
36
200
325
137.2
8
54
432
200
260
403
363
50
78
100
480
75
300
1000
90
24
135
380
49
130
40
240
365
158.2
10
48
480
200
320
507
442
60
98
126
495
80
325
