电动机的选择_减速箱课程设计
阅览次数: 更新时间:2014-04-15

三.电动机的选择
1.电动机类型选择
  根据电源及工作机工作条件,选用卧式封闭型Y(IP44)系列三相异步电动机。
2.电动机功率的选择
1)工作机所需功率PW
由参考文献【1】式(2-2)
               减速箱课程设计-电动机功率1
2)电动机输出功率Pd
                            减速箱课程设计-电动机功率2
   由参考文献【1】表2-4查取V带传动、角接触球轴承、齿轮传动、联轴器、滚筒轴滑动轴承的效率分别为η1=0.96,η2=0.99,η3=0.97,η4=0.99,η5=0.96则传动装置总效率为
             减速箱课程设计-电动机功率3
则                      减速箱课程设计-电动机功率4
   按参考文献【1】表20-1确定电动机额定功率为减速箱课程设计-电动机功率5
3.电动机转速的选择
   卷筒轴工作转速为
              减速箱课程设计-电动机功率6
   由参考文献【1】表2-1、表2-2已知,V带传动的传动比减速箱课程设计-电动机功率7,两级圆柱齿轮减速器一般传动比减速箱课程设计-电动机功率8,则总传动比合理范围为减速箱课程设计-电动机功率9,电动机的可选范围为
减速箱课程设计-电动机功率10
4.电动机型号的确定
1)由减速箱课程设计-电动机功率11可见同步转速为减速箱课程设计-电动机功率12减速箱课程设计-电动机功率12的电动机均符合。这里初选这两种电动机进行比较,如下表:

方案

电动机
型  号

额定功率(kW)

电动机转速(r/min)

电动机质量(Kg)

传动装置的传动比

总传动比

V带传动

减速器

同步

满载

1

Y160M1-2

11

3000

2930

117

40.61

3

13.54

2

Y160M-4

11

1500

1460

123

20.24

2.3

8.8


 由表中数据可知两个方案均可行,但方案2的传动比较小,传动装置结构尺寸较小。因此可采用方案2,选定电动机的型号为Y160M-4。

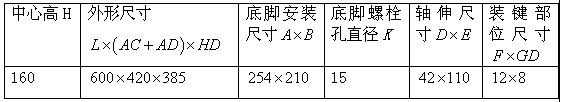

2)电动机的技术数据和外形、安装尺寸
由参考文献【1】表20-1、表20-2查出Y160M-4型电动机的主要技术数据外形、安装尺寸,并列表记录如下:

电动机的技术数据
